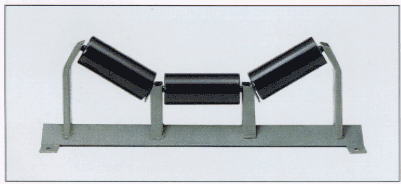

●キャリヤローラ

ベルト巾	ローラ径	ローラ長さ	両溝内巾	シャフト 長さ	シャフト 溝巾	シャフト 溝部径	シャフト径
400	89.1	145	153	175	8	14	20
450	89.1	165	173	195	8	14	20
500	89.1	180	188	210	8	14	20
600	89.1	210	218	240	8	14	20
750	114.3	265	273	295	8	14	20
900	114.3	315	323	345	8	14	20
1050	139.8	370	380	410	11	18	25
1200	139.8	420	430	460	11	18	25
1400	165.2	500	510	540	11	22	30
1600	165.2	580	590	620	11	22	30
1800	165.2	650	660	690	11	25	35
2000	165.2	730	740	770	11	25	35

　（単位mm）　※インパクトキャリヤローラもほぼ同じ寸法になります。

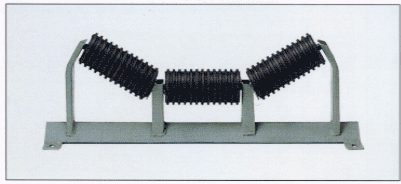

●インパクトキャリヤローラ

　　砂利、砕石、セメント等のホッパーシュートよりベルトに落下する際、
　　ゴムリングにより衝撃を吸収し、ベルトの損傷を防ぎます。

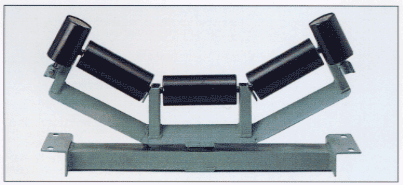

●自動調芯キャリヤローラ

　　コンベヤベルトの片寄り（蛇行）を防止します。
　　ベルトが片寄って、ガイドローラに触れると、キャリヤローラは中心軸にて自動的に旋回し、
　　ベルトを正規の位置に調整します。

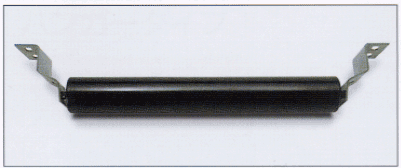

●リターンローラ

　　設置の目安はキャリアの1/3です。
　　搬送物の汚れによるドラムの磨耗、あるいは外径の変形などによりベルトの蛇行が生じる可能性がある為、
　　スパイラルリターンローラや、ベルトクリーナーの併設をお勧めします。

ベルト巾	ローラ径	ローラ長さ	両溝内巾	シャフト 長さ	シャフト 溝巾	シャフト 溝部径	シャフト径
400	89.1	460	480	505	8	14	20
450	89.1	510	530	555	8	14	20
500	89.1	560	580	605	8	14	20
600	89.1	660	680	705	8	14	20
750	114.3	850	880	905	8	14	20
900	114.3	1000	1030	1055	8	14	20
1050	139.8	1150	1180	1215	11	18	25
1200	139.8	1300	1330	1365	11	18	25
1400	165.2	1530	1550	1585	11	22	30
1600	165.2	1730	1750	1785	11	22	30
1800	165.2	2000	2040	2075	11	25	35
2000	165.2	2200	2240	2275	11	25	35

　（単位mm）　※スパイラルリターンローラもほぼ同じ寸法になります。

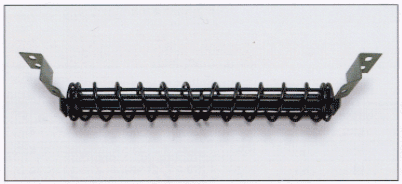

●スパイラルリターンローラ

　　ベルト側に付着した泥等によって外形が変形し易いローラを保護する為、
　　それらの付着物を巻線によって除去します。

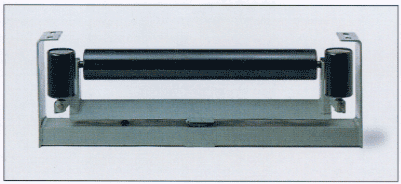

●自動調芯リターンローラ

　　コンベヤベルトの片寄り（蛇行）を防止します。
　　ベルトが片寄って、ガイドローラに触れると、ベルトを正規の位置に調整します。
　　設置の目安は10mに一台です。
